ГОСТ 28759.2-90
Фланцы сосудов и аппаратов стальные плоские приварные предназначенны для работы в химической, нефтехимической. нефтеперерабатывающей и других отраслей промышленности.
Диаметром от 400 до 4000 мм с усаловным давлением от 0,3 до 1,6 МПа при температуре рабочей среды от -70 до +300оС.
Типы и основные параметры фланцев сосудов и аппаратов стальных плоских приварных устанавливает ГОСТ 28759.1-90

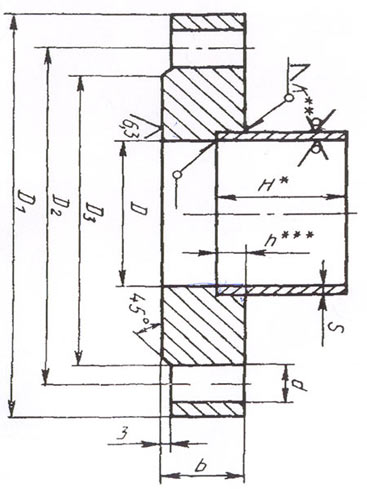

Пример условного обозначения фланца сосудов и аппаратов стального плоского приварного:
Dу 1200 мм на Ру 0,6 МПа при высоте втулки 150 мм из стали 20 исполнения 1
Фланец 1-1200-0,6/150 сталь 20 ГОСТ 28759.2-90.
Краткая техническая характеристика
Условное давление, Ру, МПа
|
0,3; 0,6
|
1,0
|
1,6
|
Условный диаметр, Dу, мм
|
400-1200 |
400-1200 |
400-1200 |
Температура
|
От -70 до +300°С
|
Материал
|
сталь 20, 09Г2С, 12Х18Н10Т
|
|
